Videoeingänge insgesamt

80

Videoausgänge insgesamt

52

Aux-Ausgänge insgesamt

48

SDI-Raten

1,5G, 3G, 6G, 12G

Audioeingänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen

2 x 64 Stereokanäle über BNC/MADI-Eingang

1 x 5-polige XLR-Buchse für Talkback

Audioausgänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen

4 x 64 Stereokanäle über BNC/MADI-Ausgang

1 x 5-polige XLR-Buchse für Talkback

Timecode-Anschlüsse

1 x 3-polige XLR-Buchse für Timecode-Eingabe

1 x 3-polige XLR-Buchse für Timecode-Ausgabe

Referenzeingänge

Für Tri-Sync oder Black Burst

Videoeingänge mit Resync

An allen 80 Eingängen

Frameraten- und Formatwandler

An allen 80 Eingängen

SDI-Videoeingänge

80 x 10 Bit 720p, 1080i, 1080p, 2160p

SDI-Audioeingänge

8 eingebettete Audiokanäle an allen SDI-Eingängen

Zusätzliche Audioeingänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Videoausgänge

52 x 10 Bit 720p, 1080i, 1080p, 2160p

SDI-Audioausgänge

16 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen

Zusätzliche Audioausgänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Programmausgänge

Jeder beliebige der 48 SDI-Ausgänge

Downkonvertierte SDI-Programmausgänge

8

SDI-Vorschauausgänge

Jeder beliebige der 48 SDI-Ausgänge

SDI-Multiview-Ausgänge

4 dedizierte Ausgänge

Bis zu 48 zusätzliche routingfähige Ausgänge

HDMI-Mutiview-Ausgänge

Keine

Webcam-Ausgabe

1 USB-C-Port unterstützt 720p oder 1080p mit Programm-Framerate

Remote

RJ12-Anschluss unterstützt RS-422

Bedienpultanschluss

Ethernet unterstützt 10/100/1000 Base-T. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk

Interner Timecode-Generator

Ja

Talkback

RJ45 für Talkback-Systeme von Fremdherstellern

Tally-Ausgang

Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI and Tally Interface. (Nicht im Lieferumfang enthalten)

Jeder beliebige der 48 SDI-Ausgänge

Computer-Schnittstelle

1 USB-C-Port

SD-Videonormen

Keine

HD-Videonormen

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60.

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60.

SDI-Konformität

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 und SMPTE 2082‑10, SMPTE 2082‑12.

Videoabtastfrequenz

4:2:2

Farbgenauigkeit

10 Bit

Farbräume

Rec. 709, Rec. 2020

Automatische SDI-Umschaltung

Automatische Erkennung von 1,5G-SDI, Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI

Upstream-Keyer

16

Downstream-Keyer

4

Advanced Chroma Keyer

16

SuperSource

2

Talkback-Unterstützung

Ja

n-1-Unterstützung

Ja

Linear/Luma-Keyer

20

Übergangs-Keyer (Stinger/DVE)

4 Stinger, 4 DVE

Gesamtanzahl der Ebenen

28

Mustergeneratoren

21

Farbgeneratoren

2

DVEs

4

Bedienpult bzw. -panel

Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult

Routingfähige Fenster

64

Tally

Rotes Licht zeigt das Programm an, grünes die Vorschau

Quellenlabel-Fenster

Ja

Multiview-Monitoring

4 x 16 Multiview-Ansichten für insgesamt bis zu 64 Ansichten in frei wählbarer Anordnung

Multiview-Videonorm

HD oder Ultra HD wählbar

Media Player

4

Kanäle

Füll- und Keysignale für jeden Media Player

Media Pool Kapazität für Standbilder

64

Media Pool Kapazität für Clips

4

Media Player Clip-Länge in 720 HD

3200 Frames

Media Player Clip-Länge in 1080 HD

1600 Frames

Media Player Clip-Länge in Ultra HD

400 Frames

Media Pool Standbildformate

PNG, TGA, BMP, GIF, JPEG und TIFF

Media Pool Videodateiformat

TGA-Sequenz

Media Pool Audiodateiformat

WAV, MP3 und AIFF

Schnittstelle

Bildschirmauflösung von mindestens 1.366 x 768 Pixeln

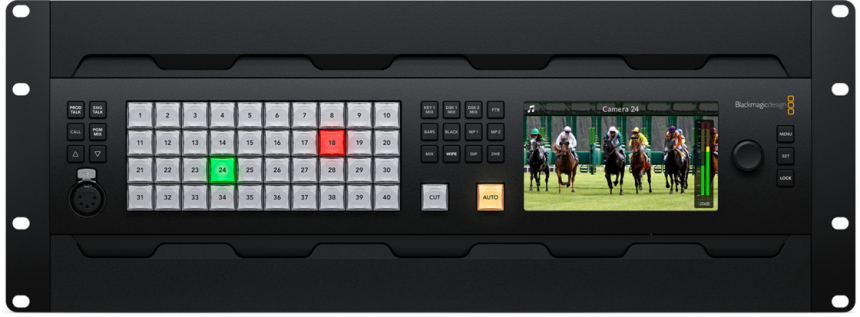

Frontblende

Integrierter HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende

Anrufverzögerung

< 10 Zeilen

Audiomixer

Tonmischer mit 298 Kanälen

Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“

Pegel- und Spitzenpegelmessung

Hauptverstärkungsregler

Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter

Downkonvertierung

1 wählbarer nach HD downkonvertierter Ausgang

Bediensoftware inbegriffen

Kostenlos inbegriffenes ATEM Software Control Panel für Mac 14.0 Sonoma, Mac 15.0 Sequoia oder höher und für Windows 10 und Windows 11

Softwareupdates

Über direkt an Mac- oder Windows-Computer angeschlossene USB-C-Verbindung Inklusive ATEM Setup Utility

Konfiguration

Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Setup Utility über den USB-C-Anschluss am Gehäuse konfiguriert

Stromversorgung

2 integrierte AC-Netzteile für 100–240 V, 50/60 Hz

Energieverbrauch

TBA
