Blackmagic ATEM 2 M/E Advanced Panel
Blackmagic ATEM 2 M/E Advanced Panel Blackmagic ATEM 2 M/E Advanced Panel Blackmagic ATEM 2 M/E Advanced Panel

Blackmagic ATEM 2 M/E Advanced Panel

6'649.05 CHFstatt 6'999.00 CHF
7'161.00 CHF inkl. 7.7% MwSt
Artikel-Nr.
141.BM-SWPANELADV2ME
Verfügbarkeit
nicht an Lager

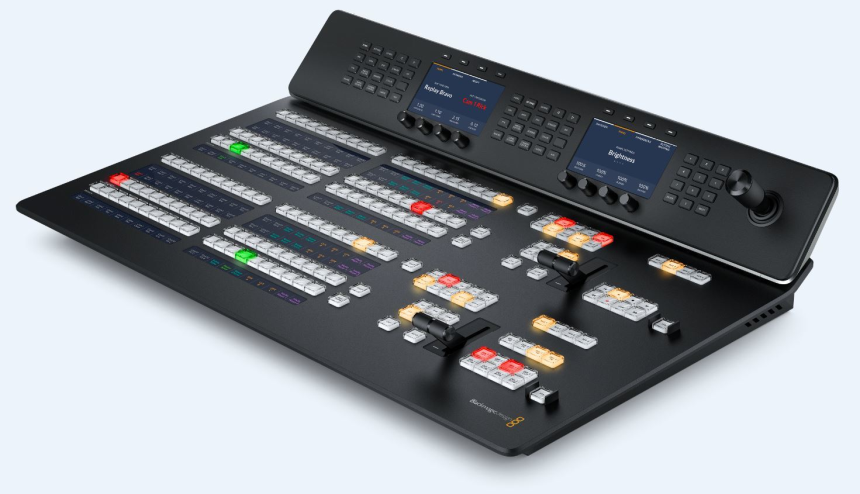

Blackmagic Design ATEM 2 M/E Advanced Panel


Das 2 M/E Modell bietet zwei M/E-Reihen mit je 20 Eingabetasten und in jeder Reihe ein separates Systemsteuerungs-LCD. Darüber hinaus kann jede Reihe bis zu vier M/E grösserer Mischer steuern. Beide Reihen und alle Eingabetasten verfügen über integrierte LCDs für benutzerdefinierte Kennungen. Ausserdem hat jede Reihe ihren eigenen Auswahlbus.



Sofortiges On-air-Schalten von Kameras



Der ATEM Constellation ist dafür konzipiert, Ihnen den modernsten Workflow fürs Livemischen zu geben. Über die separaten internen Programm- und Vorschaubusse des ATEM Constellation lassen sich Quellen schnell und akkurat wechseln. Ihre Vorschaubus-Auswahl auf dem ATEM Constellation können Sie über den Aux-Ausgang oder Multiviewer sehen. Dann brauchen Sie bloss noch Ihre Auswahl auf dem Vorschaubus des Advanced Panels zu treffen. Das Ergebnis erscheint auf Ihrem Vorschaubildschirm und Sie können Ihre Quellen sichten, bevor Sie sie auf Sendung bringen. Anschliessend schalten Sie die Quelle durch Drücken der „Cut“- oder „Auto“-Taste online. Alternativ mischen Sie Quellen auf dem Programmbus, wenn Sie damit umgehend auf Sendung gehen müssen.





Übergänge auswählen und individuell gestalten



Ergreifen Sie mit speziellen Tasten für jede Übergangsart die volle Kontrolle über Ihre Übergänge. Nach Auswahl einer Übergangsart erscheinen auf dem Systemsteuerungs-LCD die für den jeweiligen Übergang verfügbaren Optionen. So können Sie die Parameter ohne Umwege durch komplizierte Menüs ändern. Alles ist unmittelbar verfügbar! Das eröffnet Ihnen mehrere Möglichkeiten fürs Mischen. Einfach eine neue Quelle auf dem Vorschaubus auswählen, für einen Hartschnitt auf „Cut“ drücken oder auf „Auto“, um handverlesene Übergänge wie Mixe, Dips, Wischblenden oder DVE zu verwenden. Sie können sogar direkt auf dem Programmbus schneiden. ATEM Advanced Panels bieten Ihnen alle Steuerelemente, die Sie für den Schnellzugriff auf sämtliche Übergangsarten benötigen.





Mixe, Dips, Wipes, DVE und mehr



ATEM Mischer bieten Ihnen eine breite Palette an Übergangsarten. Mit einem Mix gehen Quellen wie beim Überblenden in einer NLE geschmeidig ineinander über. Verfügbar sind SMPTE-konforme Wischblenden ebenso wie Wipes mit weichgezeichneten Kanten für verspielte Übergänge, die spannender als einfache Überblendungen wirken. Dip-Übergänge „tauchen“ durch eine Farbe ins nächste Bild. Weil Dips mit jeder Videoquelle möglich sind, können Sie damit höchst innovative Effekte gestalten. DVE-Übergänge lassen sich anhand des DVE-Prozessors auf das Verrückteste bewegen, sodass das gesamte Vordergrundbild mitgeht. Obendrein können Sie einen DVE mit einem Standbild aus dem Media Pool verschmelzen und so grafische Wischblenden kreieren. Mit dem Blendenhebel steuern Sie dann per Hand die präzise Platzierung des Übergangs.





Verwandeln Sie Wipes in spannende Effekte



Verleihen Sie Ihren Wischblenden extra Pfiff! Greifen Sie dafür auf Parameter zu, mit denen Sie Wipes in Hingucker-Effekte verwandeln. Das Wipe-Muster geben Sie direkt auf dem LCD vor. Zusätzlich lassen sich Wischblenden Ihrem Produktionsstil entsprechend vielseitig individualisieren. Sie können Parameter wie Symmetrie und Weichzeichnung anpassen. Ausserdem gibt es Steuerelemente, mit denen Sie farbige Ränder mit variabler Breite und Weichzeichnung einstellen oder den Mittelpunkt einer Wischblende positionieren. Oder greifen Sie zum dedizierten Joystick und platzieren Ihre Wipe-Muster damit haargenau.





Dramatische digitale Videoeffekte



ATEM Advanced Panels haben einen Joystick, mit dem sich DVE für individuelle Bild-im-Bild-Effekte perfekt platzieren lassen. Mit dem Joystick geben Sie also die präzise Position von DVE vor und durch Drehen des Knaufs ändern Sie seine Grösse. Alternativ benutzen Sie die Softregler und LCD-Menüs für Modifikationen an DVE-Position, -Grösse und anderen Eigenschaften wie Beleuchtungs- oder Schattenwurfeffekten. Per DVE können Sie auch Grafiken ins Bild fliegen lassen oder einen der vorprogrammierten Push- und Squeeze-Übergänge auswählen.





Gestalten Sie perfekte Greenscreens



Fürs Chromakeying ist die Hardwaresteuerung ideal, weil Sie damit die Parameter für saubere Key-Kanten aufs Feinste justieren können. So gelingen Ihnen saubere Key-Kanten und nahtlose Compositing-Effekte mit mehreren Ebenen. Anders als bei der Softwaresteuerung, wo Ihre Augen auf die Bedienoberfläche geheftet sind, greifen Sie bei ATEM Advanced Panels zu Steuerreglern. So können Sie beim Anpassen der Key-Parameter die Videoausgabe in Echtzeit ansehen und sich der nahtlosen Ausführung des Keys vergewissern. Allein mit dem Videobild im Blick vorgenommene Feinjustagen an den Key-Einstellungen garantieren Ihnen perfekte Keys.





Übergänge per Hand mischen



Fesselnde Live-Aufführungen erfordern oftmals Übergänge, die manuell gesteuert werden müssen. Der ergonomische Blendenhebel ermöglicht es Ihnen, Übergänge bei Live-Aufführungen perfekt zu steuern. Manchmal erfordert die Atmosphäre eines Live-Events eine Steuerung von Übergängen nach Gefühl im perfekten Einklang mit Kameraleuten und Darstellern. Wie ein Dirigent ist auch Ihr ATEM Constellation Teil der Aufführung und dient im Verlauf der Produktion zum Anheizen der Stimmung.





Makellose planbare Übergänge



Die Taste für automatische Übergänge befindet sich unmittelbar unter dem Blendenhebel. Das Betätigen der „Auto“-Taste leitet sofort einen Übergang der von Ihnen eingestellten Art ein. Dies gewährleistet, dass Sie Ihre Quelle und die Übergangsart gezielt auswählen können, bevor Sie sie senden. Sie wissen immer, was kommt, und On-air-Patzer sind somit viel unwahrscheinlicher. Die Dauer von automatischen Übergängen kann auf 1 bis 250 Frames programmiert werden, was den Vorteil einheitlicher Übergänge im gesamten Programmverlauf hat.





Im Livebetrieb nebenbei neue Effekte ausprobieren



Im Gegensatz zum einfacher ausgeführten Bedienfeld des ATEM Constellation punktet das Hardware-Bedienpult mit einer praktischen Übergangsvorschau-Taste. Damit lässt sich ein Übergang oder Effekt vor dem Live-Einsatz ausprobieren. Bei der Vorbereitung von Live-Übergängen hilft „Prev Trans“, Fehler im On-air-Betrieb zu vermeiden. Ein Druck auf diese Taste zeigt Ihnen das Ergebnis auf Ihrer Video-Vorschauausgabe oder dem Multiview-Bildschirm des ATEM Constellation an. Allein eine Übergangsvorschau ermöglicht das akkurate Einrichten von komplizierten Übergängen und Key-Effekten mit mehreren Ebenen.






Lassen Sie Ihr Programm vollendet ausklingen



Die integrierte Fade-to-Black-Taste steuert die gesamte Ausgabe des Mischers. Die Aktivierung der „FTB“-Taste bewirkt ein glattes Überblenden Ihrer Programmausgabe zu Schwarz mit einer vorgegebenen Übergangsgeschwindigkeit. Weil Abblenden am Ende des Verarbeitungsprozesses erfolgen, wird so das gleichzeitige Ausblenden aller Videoebenen gewährleistet. Sie können sogar vorgeben, bei Auslösen einer Abblende auch den Ton mitauszublenden. Sehr praktisch für den Beginn und Schluss Ihrer Produktion oder zum Überblenden aus Werbepausen! Die „FTB“-Taste ist speziell gesichert, um ein versehentliches Auslösen zu verhindern.






Anschlüsse

Ethernet

4 x 10/100/1000 BaseT mit Durchschleifausgang für zusätzliche Bedienpulte oder Computer

Software-Updates

1 USB-C für Firmware‑Updates










Spezifikationen





Anzahl der Misch/Effekt-Blöcke

2

Direkte Crosspoints

20

Versetzte Crosspoints

40

Crosspoint Tastentyp

Dreifarbige LED-Anzeige

Crosspoint Label

LCD mit 6 Zeilen à 24 Zeichen

Selektoren für den nächsten Übergang

2 BKG, Keyer-Tasten 1–4

On-Air-Anzeige

8

Statusanzeigen für Stromversorgung

Keine

Selektoren für DSK-Übergänge

Auto, Cut, Tie/Preview x 2

Übergangsvorschau

2

Übergangsraten-Anzeigen

Über das Hauptmenü

LCD-Menü-Anzeigen

2

Menüsteuerung

2 x 20 Tasten

Dedizierte Makrotasten

2 x 20

Transportsteuertasten

8

Zielbus

2

Quellenauswahlbus

2

Blendenhebel

2

3-Achsen-Joystick

1

Numerischer Tastenblock

1

Software

Software-Anwendungen

ATEM Software Control Panel

Betriebssysteme

Mac icon

Mac 10.14 Mojave,
Mac 10.15 Catalina oder höher

Windows Icon

Windows 10, 64 Bit

Strombedarf

Eingangsspannung

2 integrierte AC-Netzteile für 110–240 V.

Redundante Stromversorgung

Ja

Energieverbrauch

150 W



Physische Spezifikationen

Betriebstemperatur

0–40 °C

Lagerungstemperatur

-20–60 °C

Relative Luftfeuchtigkeit

Bis zu 95 %

Im Lieferumfang enthalten

ATEM 2 M/E Advanced Panel

Garantie

12 Monate eingeschränkte Herstellergarantie

0.5m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tül
10m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tüll
15m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tüll
1m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tülle
1m Mikflex Mikrofonkabel mit XLR 3pol. female / Klinkenstecker 6,35 mm 3pol.; symmetrisch
2.5m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tül
20m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tüll
25m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tüll
30m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tüll
5m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tülle

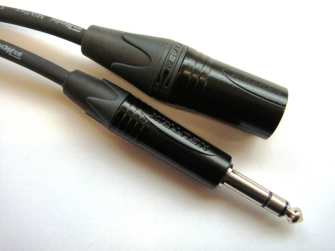

6m Mikflex Mikrofonkabel mit XLR 3pol. male / Klinkenstecker 6,35 mm 3pol.; symmetrisch
7.5m HDTV flex 0.6L/2.8 AF PUR beidseitig konfektioniert mit Neutrik UHD BNC rearTWIST, schwarze Tül
LMP Thunderbolt 3 (USB-C) Kabel, aktiv, 40 Gbit/s, 4K/5K, 100W, schwarz, 1 m
LMP Thunderbolt 3 (USB-C) Kabel, aktiv, 40 Gbit/s, 4K/5K, 100W, schwarz, 2 m
Contrik 0.5m HDMI Premium HighSpeed w. Ethernet
Contrik 1.5m HDMI Premium HighSpeed w. Ethernet
Contrik 3.0m HDMI Premium HighSpeed w. Ethernet
Contrik 5.0m HDMI Premium HighSpeed w. Ethernet
Contrik 7.5m HDMI 2.0 Active Cable 18 GBPS
Contrik 10.0m HDMI 2.0 Active Cable 18 GBPS
Contrik 12.5m HDMI 2.0 Active Cable 18 GBPS

Sennheiser HD 25 PLUS - dynamischer Kopfhörer, 70 ?,  geschlossen, spreizbarer Bügel, Wendelkabel, e
Sony MDR-7506/1 - Professional Headphone, closed back, 40mm diaphragm, 106dB sensitivity, 10Hz-20kHz

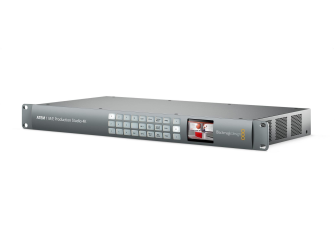

Blackmagic ATEM 1 M/E Production Studio 4K
nicht Verfügbar

Blackmagic ATEM 1 M/E Production Studio 4K

141.BM-SWATEM1ME4K

2'412.90 CHFstatt 2'539.90 CHF

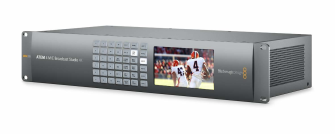

Blackmagic Design ATEM 4M/E Broadcast Studio 4K
