Blackmagic BM ATEM 4 M/E Advanced Panel 40
Blackmagic BM ATEM 4 M/E Advanced Panel 40

Blackmagic BM ATEM 4 M/E Advanced Panel 40

16'658.05 CHF
18'007.35 CHF inkl. 8.1% MwSt
Artikel-Nr.
141.BM-SWPANELADV4ME40
Garantiezeit
24 Monate
Verfügbarkeit
Nicht an Lager (Lieferbar in 5-10 Tagen)

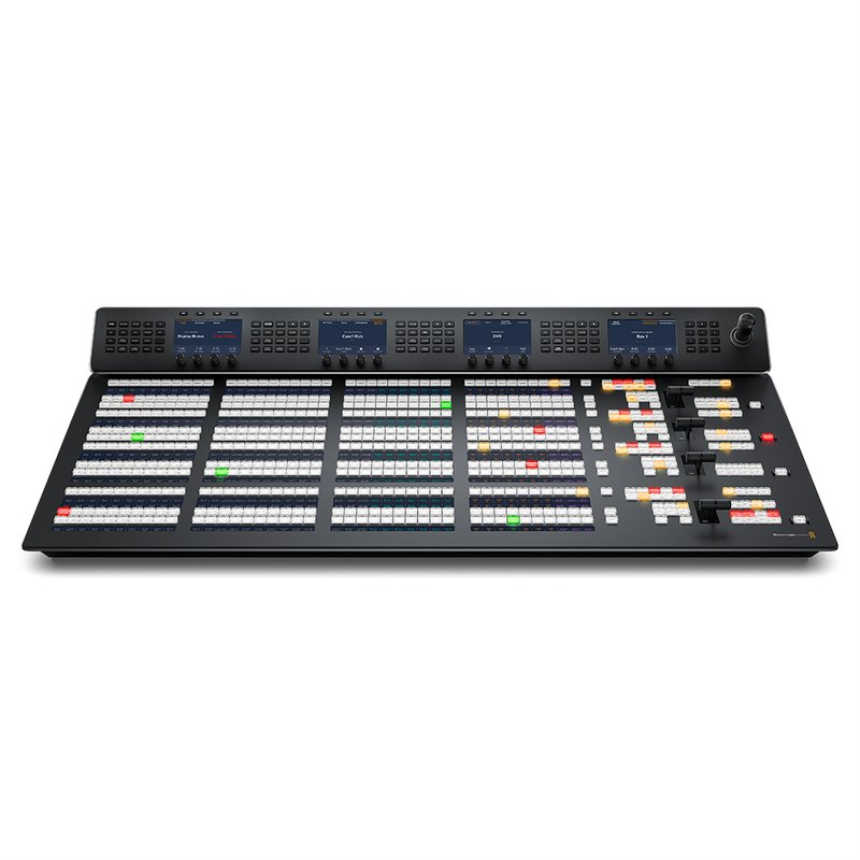

ATEM 4 M/E Advanced Panel 40



ProfessionelleWorkflows im Broadcaststil


Paaren Sie Ihren ATEM Mischer für die ultimative professionelle Kontrolle mit einem optionalen ATEM Advanced Panel. Natürlich ist der ATEM Constellation über das Software-Bedienpanel steuerbar, ein ATEM Advanced Panel lässt Sie aber noch einen Gang zulegen. ATEM Advanced Panels geben Ihnen die volle Kontrolle und lassen Sie alles aus Ihrem ATEM Constellation herausholen, damit Sie noch komplexere Effekte gestalten können. Gleichzeitig macht die Arbeit mit griffigen, hochwertigen Tasten, Reglern und einem Blendenhebel einfach mehr Spaß, weil Sie so einen viel schnelleren Zugriff auf alle Features des Mischers haben. Mit dem 4 M/E Modell lassen sich alle Misch/Effekt-Ebenen gleichzeitig bedienen! Darüber hinaus gibt es eine gesonderte Taste für jede SDI-Quelle am ATEM Constellation Mischer.


ATEM 4 M/E Advanced Panel

Dieses gewaltige Modell unterstützt von seiner Größe her perfekt die Features eines ATEM Constellation Mischers. Jede der vier M/E-Reihen bietet 40 Eingabetasten und für jede Reihe steht ein separates Systemsteuerungs-LCD bereit. Das umfangreiche Pult bietet LCDs für individuelle Beschriftungen von 24 Tasten über mehrere Zeilen.




Sofortiges On-air-Schalten von Kameras



Der ATEM Constellation ist dafür konzipiert, Ihnen den modernsten Workflow fürs Livemischen zu geben. Über die separaten internen Programm- und Vorschaubusse des ATEM Constellation lassen sich Quellen schnell und akkurat wechseln. Ihre Vorschaubus-Auswahl auf dem ATEM Constellation können Sie über den Aux-Ausgang oder Multiviewer sehen. Dann brauchen Sie bloss noch Ihre Auswahl auf dem Vorschaubus des Advanced Panels zu treffen. Das Ergebnis erscheint auf Ihrem Vorschaubildschirm und Sie können Ihre Quellen sichten, bevor Sie sie auf Sendung bringen. Anschliessend schalten Sie die Quelle durch Drücken der „Cut“- oder „Auto“-Taste online. Alternativ mischen Sie Quellen auf dem Programmbus, wenn Sie damit umgehend auf Sendung gehen müssen.





Übergänge auswählen und individuell gestalten



Ergreifen Sie mit speziellen Tasten für jede Übergangsart die volle Kontrolle über Ihre Übergänge. Nach Auswahl einer Übergangsart erscheinen auf dem Systemsteuerungs-LCD die für den jeweiligen Übergang verfügbaren Optionen. So können Sie die Parameter ohne Umwege durch komplizierte Menüs ändern. Alles ist unmittelbar verfügbar! Das eröffnet Ihnen mehrere Möglichkeiten fürs Mischen. Einfach eine neue Quelle auf dem Vorschaubus auswählen, für einen Hartschnitt auf „Cut“ drücken oder auf „Auto“, um handverlesene Übergänge wie Mixe, Dips, Wischblenden oder DVE zu verwenden. Sie können sogar direkt auf dem Programmbus schneiden. ATEM Advanced Panels bieten Ihnen alle Steuerelemente, die Sie für den Schnellzugriff auf sämtliche Übergangsarten benötigen.





Mixe, Dips, Wipes, DVE und mehr



ATEM Mischer bieten Ihnen eine breite Palette an Übergangsarten. Mit einem Mix gehen Quellen wie beim Überblenden in einer NLE geschmeidig ineinander über. Verfügbar sind SMPTE-konforme Wischblenden ebenso wie Wipes mit weichgezeichneten Kanten für verspielte Übergänge, die spannender als einfache Überblendungen wirken. Dip-Übergänge „tauchen“ durch eine Farbe ins nächste Bild. Weil Dips mit jeder Videoquelle möglich sind, können Sie damit höchst innovative Effekte gestalten. DVE-Übergänge lassen sich anhand des DVE-Prozessors auf das Verrückteste bewegen, sodass das gesamte Vordergrundbild mitgeht. Obendrein können Sie einen DVE mit einem Standbild aus dem Media Pool verschmelzen und so grafische Wischblenden kreieren. Mit dem Blendenhebel steuern Sie dann per Hand die präzise Platzierung des Übergangs.





Verwandeln Sie Wipes in spannende Effekte



Verleihen Sie Ihren Wischblenden extra Pfiff! Greifen Sie dafür auf Parameter zu, mit denen Sie Wipes in Hingucker-Effekte verwandeln. Das Wipe-Muster geben Sie direkt auf dem LCD vor. Zusätzlich lassen sich Wischblenden Ihrem Produktionsstil entsprechend vielseitig individualisieren. Sie können Parameter wie Symmetrie und Weichzeichnung anpassen. Ausserdem gibt es Steuerelemente, mit denen Sie farbige Ränder mit variabler Breite und Weichzeichnung einstellen oder den Mittelpunkt einer Wischblende positionieren. Oder greifen Sie zum dedizierten Joystick und platzieren Ihre Wipe-Muster damit haargenau.





Dramatische digitale Videoeffekte



ATEM Advanced Panels haben einen Joystick, mit dem sich DVE für individuelle Bild-im-Bild-Effekte perfekt platzieren lassen. Mit dem Joystick geben Sie also die präzise Position von DVE vor und durch Drehen des Knaufs ändern Sie seine Grösse. Alternativ benutzen Sie die Softregler und LCD-Menüs für Modifikationen an DVE-Position, -Grösse und anderen Eigenschaften wie Beleuchtungs- oder Schattenwurfeffekten. Per DVE können Sie auch Grafiken ins Bild fliegen lassen oder einen der vorprogrammierten Push- und Squeeze-Übergänge auswählen.





Gestalten Sie perfekte Greenscreens



Fürs Chromakeying ist die Hardwaresteuerung ideal, weil Sie damit die Parameter für saubere Key-Kanten aufs Feinste justieren können. So gelingen Ihnen saubere Key-Kanten und nahtlose Compositing-Effekte mit mehreren Ebenen. Anders als bei der Softwaresteuerung, wo Ihre Augen auf die Bedienoberfläche geheftet sind, greifen Sie bei ATEM Advanced Panels zu Steuerreglern. So können Sie beim Anpassen der Key-Parameter die Videoausgabe in Echtzeit ansehen und sich der nahtlosen Ausführung des Keys vergewissern. Allein mit dem Videobild im Blick vorgenommene Feinjustagen an den Key-Einstellungen garantieren Ihnen perfekte Keys.





Übergänge per Hand mischen



Fesselnde Live-Aufführungen erfordern oftmals Übergänge, die manuell gesteuert werden müssen. Der ergonomische Blendenhebel ermöglicht es Ihnen, Übergänge bei Live-Aufführungen perfekt zu steuern. Manchmal erfordert die Atmosphäre eines Live-Events eine Steuerung von Übergängen nach Gefühl im perfekten Einklang mit Kameraleuten und Darstellern. Wie ein Dirigent ist auch Ihr ATEM Constellation Teil der Aufführung und dient im Verlauf der Produktion zum Anheizen der Stimmung.





Makellose planbare Übergänge



Die Taste für automatische Übergänge befindet sich unmittelbar unter dem Blendenhebel. Das Betätigen der „Auto“-Taste leitet sofort einen Übergang der von Ihnen eingestellten Art ein. Dies gewährleistet, dass Sie Ihre Quelle und die Übergangsart gezielt auswählen können, bevor Sie sie senden. Sie wissen immer, was kommt, und On-air-Patzer sind somit viel unwahrscheinlicher. Die Dauer von automatischen Übergängen kann auf 1 bis 250 Frames programmiert werden, was den Vorteil einheitlicher Übergänge im gesamten Programmverlauf hat.





Im Livebetrieb nebenbei neue Effekte ausprobieren



Im Gegensatz zum einfacher ausgeführten Bedienfeld des ATEM Constellation punktet das Hardware-Bedienpult mit einer praktischen Übergangsvorschau-Taste. Damit lässt sich ein Übergang oder Effekt vor dem Live-Einsatz ausprobieren. Bei der Vorbereitung von Live-Übergängen hilft „Prev Trans“, Fehler im On-air-Betrieb zu vermeiden. Ein Druck auf diese Taste zeigt Ihnen das Ergebnis auf Ihrer Video-Vorschauausgabe oder dem Multiview-Bildschirm des ATEM Constellation an. Allein eine Übergangsvorschau ermöglicht das akkurate Einrichten von komplizierten Übergängen und Key-Effekten mit mehreren Ebenen.






Lassen Sie Ihr Programm vollendet ausklingen



Die integrierte Fade-to-Black-Taste steuert die gesamte Ausgabe des Mischers. Die Aktivierung der „FTB“-Taste bewirkt ein glattes Überblenden Ihrer Programmausgabe zu Schwarz mit einer vorgegebenen Übergangsgeschwindigkeit. Weil Abblenden am Ende des Verarbeitungsprozesses erfolgen, wird so das gleichzeitige Ausblenden aller Videoebenen gewährleistet. Sie können sogar vorgeben, bei Auslösen einer Abblende auch den Ton mitauszublenden. Sehr praktisch für den Beginn und Schluss Ihrer Produktion oder zum Überblenden aus Werbepausen! Die „FTB“-Taste ist speziell gesichert, um ein versehentliches Auslösen zu verhindern.





Joystick Präzise Steuerung von DVE





Bewegen Sie Elemente auf dem Bildschirm hin und her – der Joystick macht’s möglich! Mit der dreiachsigen Steuerung können Sie die Position von Wischmustern entlang der X-, Y- und Z-Achse sowie die Platzierung des ATEM Constellation DVE anpassen. Die Joystick-Steuerung für DVE ist ideal, um Livevideo über Video zu positionieren. Für den perfekten Bild-im-Bild-Effekt skalieren Sie so die Größe, bewegen den DVE nach oben oder unten, oder von links nach rechts. Alternativ benutzen Sie den Joystick, um den DVE zu verschieben und Start- und End-Bildschirmpositionen für Ihre eigenen animierten DVE-Bewegungen vorzugeben.





Systemsteuerung
Ändern Sie Mischer-Einstellungen über die Menüs





Dank der Systemsteuerungs-LCDs auf dem Bedienpult haben Sie die volle Kontrolle. Jedes dieser LCDs wartet mit einem Tastenblock auf, der direkten Zugriff auf alle Funktionen sowie weitere Multifunktionstasten und -regler freigibt. Per Druck auf eine dieser Tasten werden die entsprechenden Parameter auf dem großen Display angezeigt. Anhand der Multifunktionstasten und -regler lassen sich daraufhin Änderungen vornehmen. Im Handumdrehen! Für Keyer, Übergänge, DVE, Farbgeneratoren sowie Videonormen, Multiview-Einstellungen und sogar für die Neubelegung von Eingabetasten stehen Hunderte Mischerparameter bereit. Und Sie haben die Möglichkeit, zehn individuelle Setups direkt auf dem Pult zu speichern und abzurufen. Darüber hinaus hat das 2 M/E Modell zwei und das 4 M/E Modell sogar vier komplett unabhängige Systemsteuerungsmenüs!





MediaPlayer

Verwalten Sie integrierteGrafiken und Titel





Wählen Sie Standbilder aus dem Media Pool über die Bedienpult-LCD-Menüs. Um auf den Media Player zuzugreifen, drücken Sie einfach die „Media“-Taste. So bestimmen Sie, welches Bild aus dem Media Pool als Videoquelle an den Media Player geschickt wird. Scrollen Sie durch die Liste der Bilder im Media Pool, um ein beliebiges geladenes Still zu wählen. Die Bilder werden mit ihrem Originaldateinamen aufgeführt. So ändern Sie Standbilder und Titel direkt vom selben Panel aus, mit dem Sie aktuell arbeiten. Sie brauchen also nicht zu einem anderen Panel zu wechseln, bloß um einen Titel anzupassen.

File Icons

Vom Panel aus können Sie Standbilder einsetzen, zwischen Standbildern und Clips wechseln sowie Clips direkt von Ihrem ATEM Broadcast-Bedienpult abspielen oder loopen




Mächtige Makros nach Maß

Makroauslösungper Tastendruck





Ein weiterer Pluspunkt der ATEM Advanced Panels ist die integrierte Makrofunktion. Darüber können Sie mühelos eigene Makros aufzeichnen und bei Bedarf auf Knopfdruck wiedergeben. Zum Arbeiten mit Makros ist nicht mal ein Computer erforderlich, weil Sie sie mit dem gleichen Bedienpult auslösen können, auf dem Sie ohnehin mischen. Wird ein Makro bearbeitet oder modifiziert, erscheint diese Änderung auf allen verbundenen Hardware-Pulten und Software-Panels, da die Makros im ATEM Constellation selbst abgelegt sind. Jeder Makrotaste kann ein beliebiger Makro zugewiesen werden. Die LCD-Zeile unter den Tasten zeigt Ihnen daraufhin an, welche Taste derzeit mit welchem Makro belegt ist.





Individualisierbare Steueroptionen
Steuern Sie Ihren ATEMvon überall auf der Welt





Der normgerechte Ethernet-Anschluss am ATEM Constellation ermöglicht den Remote-Betrieb aus größten Entfernungen. ATEM Advanced Panels, das ATEM Camera Control Panel sowie ATEM Software Control für Mac und Windows nutzen alle eine Ethernet-Verbindung zum ATEM Constellation. Damit haben Sie die Möglichkeit, sich ein maßgeschneidertes Steuerungssetup ganz nach Ihren Bedürfnissen zusammenzustellen. Heißt: Alle Bedienpanels und -pulte arbeiten parallel Hand in Hand und können an beliebigen Orten positioniert werden. So steuern Sie Ihren ATEM Constellation vom anderen Ende der Erde aus.





Anschlüsse

Ethernet

4 x 10/100/1000 BaseT mit Durchschleifausgang für zusätzliche Bedienpulte oder Computer

Softwareupdates

1 USB-C für Firmware-Updates

ATEM 4 M/E Advanced Panel 40

Merkmale

Anzahl der Misch/Effekt-Blöcke

4

Direkte Crosspoints

40

Versetzte Crosspoints

80

Crosspoint Tastentyp

Dreifarbige LED-Anzeige

Crosspoint Label

LCD mit 10 Zeilen à 24 Zeichen

On-Air-Anzeige

20

Statusanzeigen für Stromversorgung

Keine

Selektoren für DSK-Übergänge

4 x Auto, Cut, Tie/Preview

Übergangsvorschau

4

Übergangsraten-Anzeigen

Über das Hauptmenü

LCD-Menü-Anzeigen

4

Menüsteuerung

4 x 20 Tasten

Dedizierte Makrotasten

4 x 40

Transportsteuertasten

24

Zielbus

4

Quellenauswahlbus

4

Blendenhebel

4

3-Achsen-Joystick

1

Numerischer Tastenblock

1

Software

Software-Anwendungen

ATEM Software Control Panel

Betriebssysteme

Mac icon

Mac Mojave 10.14,
Mac Catalina 10.15 oder höher

Windows Icon

Windows 10, 64 Bit

Strombedarf

Eingangsspannung

2 integrierte AC-Netzteile für 110–240 V.

Redundante Stromversorgung

Ja

Energieverbrauch

250 W

Physische Spezifikationen

ATEM 4 M/E Advanced Panel 40

Umgebung

Betriebstemperatur

0–40 °C

Lagerungstemperatur

-20–60 °C

Relative Luftfeuchtigkeit

Bis zu 95 %

Im Lieferumfang enthalten

ATEM 4 M/E Advanced Panel 40

Garantie

12 Monate eingeschränkte Herstellergarantie
