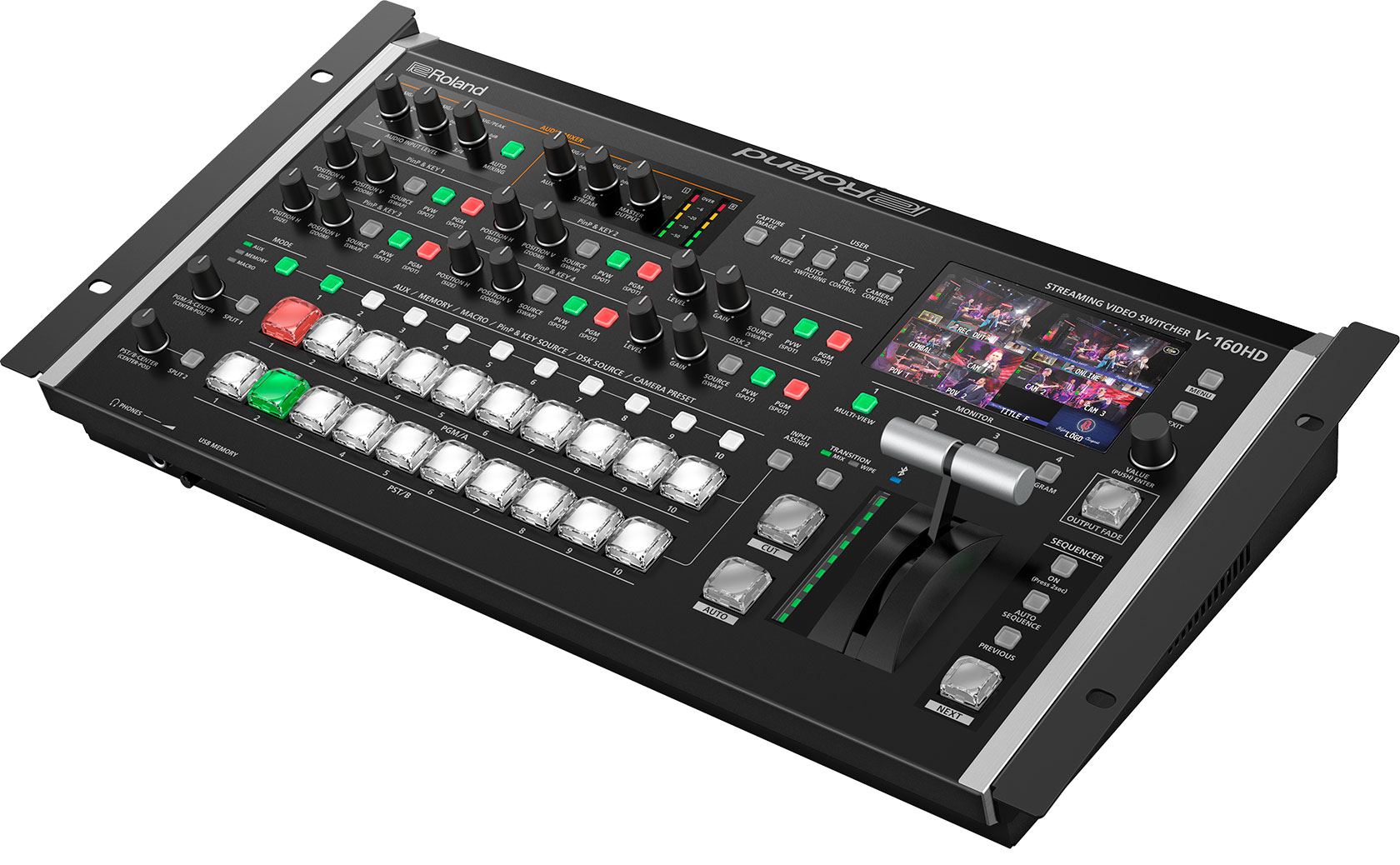

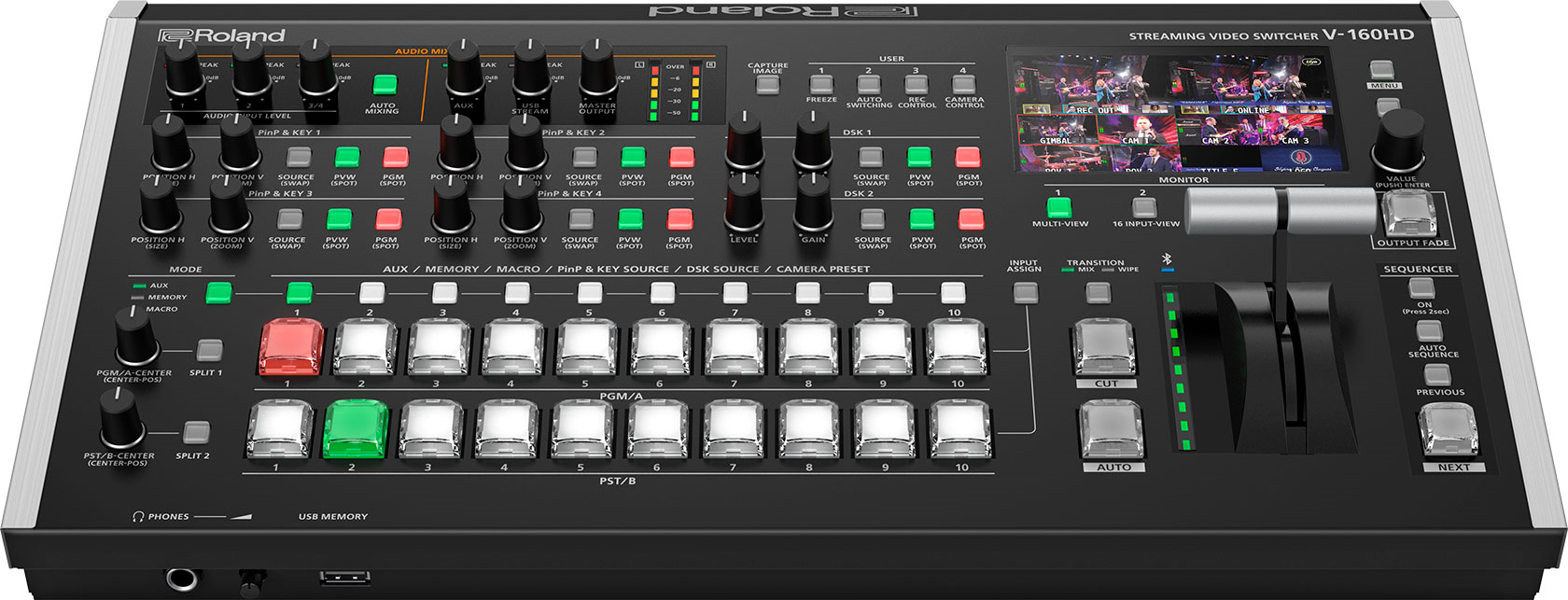

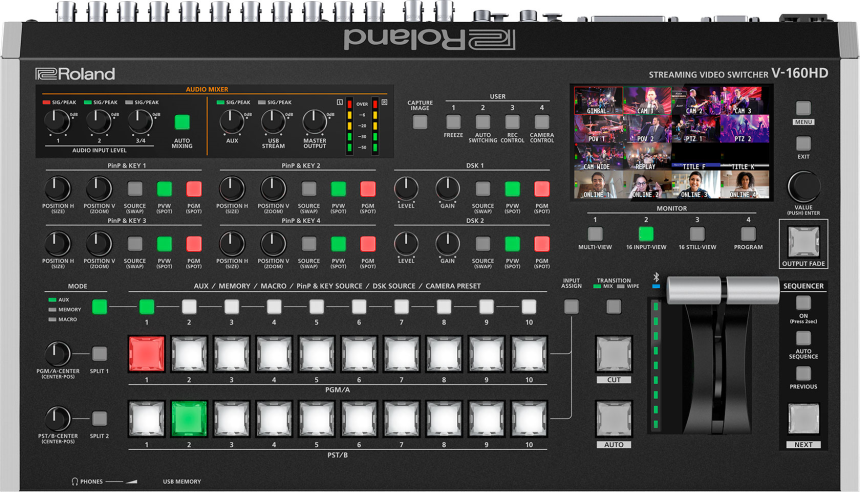

ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT
ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT ROLAND V-160HD 16 CHANNEL HD-SDI/HDMI AV SWITCHER W. USB3 STREAMING OUTPUT

ROLAND STREAMING VIDEO SWITCHER

5'175.00 CHFstatt 5'750.00 CHF
5'594.20 CHF inkl. 8.1% MwSt
Artikel-Nr.
142.V-160HD
Garantiezeit
36 Monate
Verfügbarkeit
Nicht an Lager (Lieferbar in 5-10 Tagen)

Der neue Switching-Standard für hybride Events

Ausgestattet mit zahllosen professionellen Features für moderne Produktionsumgebungen setzt der V-160HD einen neuen Switching-Standard für hybride Events. Dank umfassenden SDI- und HDMI-Anschlüssen ermöglicht der V-160HD Live-Übertragungen in Full-HD bei simultanem Streaming via USB-C auf jede bekannte Web-Plattform. Darüber hinaus stehen eine Video-Effektengine mit acht Ebenen, ein digitaler Audio-Mixer mit 40 Kanälen, eine integrierte PTZ-Kamerasteuerung sowie wegweisende Cue- und Automationsfunktionen zur Verfügung, um selbst aufwendige Produktionen nahtlos durchführen zu können. All dies befindet sich in einem kompakten, portablen Gehäuse und lässt sich dank der Broadcast-typischen Bedienoberfläche problemlos von einem Anwender bedienen.



  • Portabler Switcher für hybride Events mit umfangreichen Funktionen und Anschlussoptionen
  • Acht 3G-SDI-Eingänge mit Frameraten-Konvertierung
  • Acht 1080p-HDMI-Eingänge mit Frameraten-Konvertierung, davon vier Eingänge mit Echtzeit-Scalern
  • Insgesamt sieben Ausgänge (SDI, HDMI und USB-C Streaming)
  • Sieben wählbare Ausgangsmodi: Program, Sub-Program, Aux, Preview + drei Multiview-Optionen
  • Digitaler 40-Kanal-Audiomixer mit Effekten und Signalverarbeitung
  • Video-Effektengine mit acht Ebenen
  • 16 Standbild-Speicherslots für Bildschirmaufnahmen oder das Hochladen von BMP-, JPEG- und PNG-Bilddateien über den Alphakanal in den internen, nichtflüchtigen Speicher
  • Leistungsstarke Live-Automation mit Sequencing, Makros und gespeicherten Presets
  • PTZ-Steuerung unterstützt diverse, simultan genutzte Marken und Steuerungsprotokolle
  • Erweiterte Gerätesteuerung über Bluetooth, USB, RS-232 und LAN
  • Remote-Control-Software verfügbar für iPad, macOS und Windows
  • Kamera-Tallylicht: kabellos oder kabelgebunden


Hybrid in Perfektion

Der V-160HD kombiniert die Hardware-Zuverlässigkeit von Live-Switchern mit den Livestream-Möglichkeiten computerbasierter Systeme. Während softwarebasierte Workflows für reine Online-Events oftmals ausreichen, bietet der V-160HD professionelle Voraussetzungen für hybride Events mit Live- und Streaming-Komponenten mitsamt der Möglichkeit, die Inhalte für das jeweilige Publikum anzupassen.

  • On-Demand-Signalverarbeitung: keine CPU-Überlastung, Latenz und Output-Delays auf Live-Screens.
  • Keine teure Infrastruktur und externe Wandler dank integrierter Verbindungsstandards wie SDI, HDMI, XLR und USB-C.
  • Umfangreiche Bedienoberfläche ermöglicht die einfach zu erlernende Hands-On-Steuerung durch einen einzelnen Operator.
  • Schnelle Einrichtung und Automatisierung komplexer Umschaltprozesse der Presets, Makros und modernen Sequencing-Funktionen.

HDMI- und SDI-Anschlüsse

Der V-160HD bietet HDMI-Anschlüsse für Standard-AV-Geräte sowie SDI für lange Kabelwege und High-End-Kameras. Nahtloses Mischen von bis zu acht HDMI- und acht SDI-Quellen in Full-HD, auch mit abweichenden Frameraten und Farbräumen. Darüber hinaus ermöglichen die integrierten Scaler auf vier der verfügbaren HDMI-Eingänge die einfache Interaktion mit vom Kunden bereitgestellten Quellen wie Computer, Tablets, Smartphones, Spielekonsolen sowie älteren 4:3-Geräten.




V-160HD Rear Panel


Ausspielung auf unterschiedliche Geräte

Mit sieben frei zuweisbaren Ausgängen – 3x SDI, 3x HDMI, 1x USB-C Streaming—fungiert der V-160HD als High-End-Videomatrix. Auf diese Weise lassen sich gleichzeitig Programm-Bildschirme, Aux-Monitore, Multiview-Bildschirme und Online-Übertragungen gleichzeitig mit Inhalten versorgen. Für Aufnahmen steht zudem ein weiterer Ausgang zur Verfügung.




Send to Multiple Destinations


Unmittelbarer Abruf

Mit nur wenigen Tastendrücken lassen sich auf dem V-160HD eigene Looks speichern und wieder abrufen.

  • In Verbindung mit der leistungsstarken Effekt-Engine ermöglichen die 30 Presetspeicher den übergangslosen Wechsel von Szenen. Zudem lässt sich der Übergang aller Kompositionslayer auf dem Programmausgang synchronisieren.
  • Mit den 100 Makros lassen sich zudem komplexe Aktionsketten erstellen und auslösen, inklusive Switching, DSK Ein/Aus, Audiomix-Anpassungen, PTZ-Kamerafahrten und vieles mehr.

Über die kostenlose Remote-Control-Software (macOS, Windows und iPad) und ihre grafische Bedienoberfläche lassen sich Aktionen einrichten und vorab überprüfen, was zu einer zusätzlichen Erweiterung des Workflows führt.


Instant Recall




One-Touch-Automation

Mit dem neu entwickelten Sequencer des V-160HD werden Presets und Makros noch leistungsstärker und ermöglichen es Einzelanwendern, perfekt getimte Cues auszulösen. Der Sequencer ermöglicht die Aufnahme von bis zu 1.000 Schritten. Jeder einzelne Schritt kann dabei sowohl Presets als auch Makros enthalten. Nach dem Einrichten der Cues in der Sequenzliste lassen sich diese über den Next-Button auf dem Bedienfeld der Reihe nach auslösen. Dank der Leistungsfähigkeit des V-160HD Sequencers bringen Sie selbst komplexeste Events nicht mehr ins Schwitzen.



Leistungsstarke Video-Effektengine

Videoeffekte und Grafiken sind unverzichtbare Bestandteile, die jede Produktion aufwerten. Die Effektengine des V-160HD bietet acht Kompositionslayer, die sich den Programm- und Sub-Programmausgängen zuweisen lassen, um die Zuschauer stets mit visuell ansprechenden Inhalten zu versorgen. Mit bis zu vier Bild-in-Bild-Fenstern, Downstream-Key-Layern, 16 Speicherplätzen für Standbilder inklusive Unterstützung für PNG-Bilder mit Transparenz und vielem mehr decken Sie die kreativen Anforderungen jedes Kunden ab. Ein Beispiel:


Powerful Video Effects Engine



Layers 1-2: Beginnen Sie mit einem mischbaren Live-Background-Video-Layer.

Layers 3-6: Fügen Sie zwei Bild-in-Bild-Layer oder Chroma/Luminance-Key-Effekte ein.

Layers 7-8: Fügen Sie zwei Downstream-Keyer mit Fill- und Key-Eingängen hinzu.



Live-Streaming

Der V-160HD verwendet dieselbe Verbindungstechnologie wie Webcams*. Auf diese Weise lassen sich Events in Full-HD** mit 30/60fps streamen und mit einem weltweiten Online-Publikum teilen. Verbinden Sie einfach den USB-C Ausgang mit einem Computer und starten Sie den Stream über Zoom, Microsoft Teams, YouTube, Facebook Live sowie jede andere Plattform, die eine Webcam als Quelle ermöglicht. Der gesamte Prozess erfolgt Plug-and-Play – keine Treiberinstallation notwendig.
**Kompatibel mit USB Video Class (UVC) und USB Audio Class (UAC)
**YUV2 (unkomprimiert) und Motion JPEG (komprimiert) Formate werden unterstützt.


ALT



Klang in Perfektion

Der digitale 40-Kanal Audio-Mixer des V-160HD liefert Sound in Studioqualität und ermöglicht das Mischen von Audiosignalen aus allen 16 Video-Eingängen, USB-C sowie Mikrofonen und Linepegel-Geräten an den beiden symmetrischen XLR-Combo- und Stereo-Cinch-Eingängen. Zudem lassen sich Musik und andere Klangquellen kabellos von einem Smartphone oder Tablet über die integrierte Bluetooth-Schnittstelle übertragen. Zusätzlich steht eine umfangreiche Effektbibliothek zur Verfügung, um Sounds aufzupolieren und typische Probleme wie die Synchronisierung von Audiosignalen und das Entfernen von Hintergrundgeräuschen schnell und effektiv zu lösen.

Erweiterte PTZ-Kamerasteuerung

PTZ-Kamera-Roboter (Pan, Tilt, Zoom) umgehen die Notwendigkeit, mehrere Kamera-Operatoren einsetzen zu müssen und ermöglichen herausragende Produktionen in Broadcast-Qualität. Zudem lassen sich die Kameras dank ihrer kompakten Größe dezent und flexibel an unterschiedlichsten Orten platzieren. Mit dem V-160HD lassen sich ausgewählte PTZ-LAN-Kameras von Canon, JVC, Panasonic, Sony, PTZOptics, Avonic und VISCA direkt steuern. Dabei können diverse Marken und Modelle problemlos kombiniert werden, um bis zu 16 PTZ-Kameras gleichzeitig zu steuern.


Extensive PTZ Camera Support



Umfassende Steuerung

Mit dem ultimativen Switcher für hybride Events haben Sie die volle Kontrolle: LAN-Port, Bluetooth, USB, RS-232, Tally/GPIO, Bedienung über Fußschalter und mehr.

  • Verwenden Sie die eigens entwickelte iPad Remote-Control-App, um effiziente Touch-Interfaces zu entwerfen.
  • Erweitern Sie Ihren Workflow mit der kostenlosen Remote-Control-Software (RCS) für macOS und Windows.
  • Über einen Einzel- oder Doppel-Fußschalter von BOSS lassen sich mehr als 100 unterschiedliche Umschaltbefehle ausführen.
  • Auslösen von Start/Stop auf Atomos-Recordern über HDMI.
  • Richte über den Roland Smart Tally oder den rückseitigen Hardware-Anschluss ein Tally-Licht ein.
  • Nahtlose Integration in Systeminstallationen via RS-232 und TALLY/GPIO DB-Sub-Anschlüsse.

Remote Control


Freihändiges Umschalten & Steuern

Die eigens entwickelte V-160HD Remote Control App verwandelt ein iPad in ein effizientes Touch-Interface für den V-160HD, um grundlegende Umschaltfunktionen auszuführen, Audiosignale über virtuelle Fader zu mischen, Einstellungen und Effektparameter zu ändern sowie bis zu 30 individuelle Szenen für schnelle, effiziente Setupwechsel zu erzeugen. Demnä



chst verfügbar.

VIDEO
Video Processing
4:2:2 (Y/Pb/Pr), 8-bit
Input Connectors
HDMI IN 1--4: HDMI type A x 4
* HDCP Supported

HDMI IN 5--8: HDMI type A x 4
* HDCP Supported
* Multi-format Supported

SDI IN 1--8: BNC type x 8
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
Output Connectors
HDMI OUT 1--3: HDMI type A x 3
* HDCP Supported

SDI OUT 1--3: BNC type x 3
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

USB STREAM: USB Type-C (TM)

PREIVEW: HDMI type A
Input Formats
HDMI IN 1--4, SDI IN 1--8
720/59.94p *1, *3
720/50p *1, *4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i or 1080p
*3 FRAME RATE = 59.94 Hz
*4 FRAME RATE = 50 Hz

HDMI IN 5--8
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640×480/60Hz), SVGA (800×600/60Hz), XGA (1024×768/60Hz)
WXGA (1280×800/60Hz), SXGA (1280×1024/60Hz)
FWXGA (1366×768/60Hz), SXGA+ (1400×1050/60Hz)
UXGA (1600×1200/60Hz), WUXGA (1920×1200/60Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 50 Hz

Still Image:
Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
JPG File (.jpg) Maximum 1920 x 1080 pixels, 24-bit color
* It can be stored up to 16 files in the internal memory.
* It can be exported in the USB memory.
* PNG alpha channel supported.
Output Formats
HDMI OUT 1--2, SDI OUT 1--3:
720/59.94p *1, *4
720/60p *1, *5
720/50p *1, *6
1080/59.94i *2, *4
1080/60i *2, *5
1080/50i *2, *6
1080/59.94p *3, *4
1080/60p *3, *5
1080/50p *3, *6
*1 SYSTEM FORMAT = 720p
*2 SYSTEM FORMAT = 1080i
*3 SYSTEM FORMAT = 1080p
*4 FRAME RATE = 59.94 Hz
*5 FRAME RATE = 60 Hz
*6 FRAME RATE = 50 Hz

HDMI OUT 3:
1080/59.94p *1
1080/60p *2
1080/50p *3
*1 FRAME RATE = 59.94 Hz
*2 FRAME RATE = 60 Hz
*3 FRAME RATE = 50 Hz

SUSB STREAM:
1080/59.94p, 720/59.94p, 640×480/59.94p ※1
1080/29.97p, 720/29.97p, 640×480/29.97p ※2
1080/50p, 720/50p, 640×480/50p ※3
1080/25p, 720/25p、640×480/25p ※4
*Uncompressed format (YUV2) and Compressed format (Motion JPEG) supported.
*1 FRAME RATE(USB OUT) = 59.94 Hz
*2 FRAME RATE(USB OUT) = 29.97Hz
*3 FRAME RATE(USB OUT) = 50Hz
*4 FRAME RATE(USB OUT) = 25Hz
Video Effects
Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 4 (SQUARE, CIRCLE, DIAMOND), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (Luminance Key, Chroma Key, Alpha Key, External Key)
Others: Flip horizontal, Flip vertical, Still Image Capture, Still Image Playback, Output fade (Audio, Video: WHITE or BLACK), Test pattern output
AUDIO
Audio Processing
Sampling rate: 24 bits/48 kHz
Audio formats
USB STREAM (input/output): Linear PCM, 24 bits/48 kHz, 2ch
Bluetooth (input): Linear PCM, 24 bits/48 kHz, 2ch
HDMI IN: Linear PCM, 24 bits/48 kHz, 2ch
HDMI OUT: Linear PCM, 24 bits/48 kHz, 8ch
SDI IN: Linear PCM, 24 bits/48 kHz, 2ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits/48 kHz, 8ch (Conforms to SMPTE 299M)
Input Connectors
Analog:
AUDIO IN 1--2: Combo type (XLR, 1/4-inch TRS phone), phantom power DC 48 V (unloaded maximum), 14 mA (maximum load)
AUDIO IN 3/L, 4/R: RCA phono type

Digital:
USB STREAM: USB Type-C (TM)
Bluetooth
HDMI IN 1--8: HDMI type A x 8
SDI IN 1--8: BNC type x 8
Output Connectors
Analog:
AUDIO OUT: XLR type
AUDIO OUT: RCA phono type
PHONES: Stereo 1/4-inch phone type

Digital:
USB STREAM: USB Type-C (TM)
HDMI OUT 1--3: HDMI type A x 3
SDI OUT 1--3: BNC type x 3
Input Level
AUDIO IN 1, 2: -60--+4 dBu (Maximum: +24 dBu)
AUDIO IN 3/L, 4/R: -10 dBu (Maximum: +10 dBu)
Input Impedance
AUDIO IN 1, 2: 9.4 k ohms (ANALOG GAIN 0<24 dBu), 74.4 k ohms (ANALOG GAIN ≧24dBu)
AUDIO IN 3/L, 4/R: 47 k ohms
Output Level
AUDIO OUT (XLR): +4 dBu (Maximum: +24 dBu)
AUDIO OUT (RCA): -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)
Output Impedance
AUDIO OUT (XLR): 600 ohms
AUDIO OUT (RCA): 1 k ohm
PHONES: 10 ohms
Audio Effects
Auto Mixing, Delay, Reverb, High pass filter, Echo canceller, Anti-feedback, Noise gate, De-esser, Compressor, Equalizer, Voice changer
Multi-band compressor, Limiter, Test tone output
OTHERS
Other Connectors
USB MEMORY: USB A type (for USB flash drive)
USB STREAM: USB Type-C (TM) (for remote control from PC and iPad)
Bluetooth: for remote control from iPad
CTL/EXP:1/4-inch TRS phone type (for remote control from foot switch and expression pedal)
TALLY/GPIO: DB-25 type (Female)(Tally/GPO: 16, GPI: 8)
RS-232: DB-9 type (Male) (for Remote Control)
LAN CONTROL: RJ45 100BASE-TX (for Remote Control)
Reference IN/THRU: BNC type * Black Burst (Sync to frames), Bi-Level, Tri-Level
Other Functions
Preset Memory (30 types)
Macro Control (100 types)
Sequencer Control
Panel lock function
EDID Emulator
Auto Switching
Auto Input Detect
Smart Tally
Remote Camera Control
Rec Control
Bluetooth
Ver 4.2
Profile Support: A2DP (Audio), GATT (MIDI over Bluetooth Low Energy)
Codec: SBC (Support to the content protection of the SCMS-T method)
Display
4.3 inches TFT Color LCD: 480 x 272 dots
Power Supply
AC adaptor
Current Draw
2.5 A
Power Consumption
55 W
Operation Temperature
+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit
Dimensions
437 (W) x 253 (D) x 103 (H) mm
17-1/4 (W) x 10 (D) x 4-1/16 (H) inches

480 (W) x 253 (D) x 103 (H) mm
18-15/16 (W) x 10 (D) x 4-1/16 (H) inches
* When rack mount angles are fitted.
Weight (excluding AC adaptor)
3.9 kg
8 lbs 10 oz
Accessories
Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord
Rack-mount angle x 2
Rack-mount angle mounting screw x 6
Options (sold separately)
Footswitch: BOSS FS-5U, FS-6, FS-7
Expression Pedal: EV-5, BOSS FV-500L, FV-500H

* 0 dBu = 0.775 Vrms
* This product is a Class A digital device under FCC part 15.
All specifications and appearances are subject to change.

Sony PXW-Z90V//C - 1” Exmor RS CMOS 4KHDR Palm Cam with SDI
Nicht an Lager (Verfügbarkeit unbekannt)

Sony PXW-Z90V//C - 1” Exmor RS CMOS 4KHDR Palm Cam with SDI

115.PXW-Z90V//C

2'674.35 CHFstatt 2'815.10 CHF

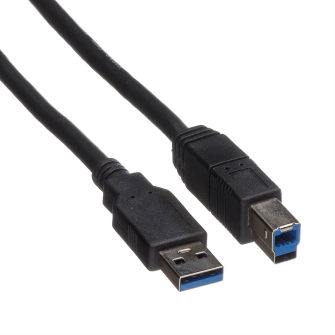

ROLINE USB 3.2 Gen 1 Kabel, Typ A-B, schwarz, 1,8 m 11.02.8870
5.0m HDMI Premium HighSpeed w. Ethernet
6.1m HDMI Premium HighSpeed w. Ethernet
Nicht an Lager (Verfügbarkeit unbekannt)

6.1m HDMI Premium HighSpeed w. Ethernet

474.NX-HDMI-AA-6.1-PR

62.20 CHF
7.5m HDMI 2.0 Active Cable 18 GBPS
10.0m HDMI 2.0 Active Cable 18 GBPS
15.0m HDMI 2.0 Active Cable 18 GBPS
Nicht an Lager (Verfügbarkeit unbekannt)

15.0m HDMI 2.0 Active Cable 18 GBPS

474.NX-HDMI-AA-15.0-IC

158.30 CHF
50m Armored AOC HDMI 2.0 4K Cable UF
Nicht an Lager (Verfügbarkeit unbekannt)

50m Armored AOC HDMI 2.0 4K Cable UF

474.NX-HDMI-AA-50.0-AR

417.60 CHF

Panasonic AG-CX10ES
Nicht an Lager (Lieferbar in 2-3 Wochen)

Panasonic AG-CX10ES

122.AG-CX10ES

2'623.45 CHFstatt 2'914.92 CHF

Wir empfehlen passend oder als Alternative

ROLAND DIRECT STREAMING AV MIXER
Nur noch 1 Stück verfügbar

ROLAND DIRECT STREAMING AV MIXER

142.SR-20HD

1'791.00 CHFstatt 1'990.00 CHF
Blackmagic BM-SWATEMMXEPCEXTISO ATEM SDI Extreme ISO
Blackmagic ATEM Mini Extreme ISO
Nur noch 1 Stück verfügbar

Blackmagic BM-SWATEMMINICEXTISO ATEM Mini Extreme ISO

141.BM-SWATEMMINICEXTISO

1'181.80 CHFstatt 1'244.00 CHF
Blackmagic BM-SWATEMMXEPBPRISO ATEM SDI Pro ISO
Nur noch 1 Stück verfügbar

Blackmagic BM-SWATEMMXEPBPRISO ATEM SDI Pro ISO

141.BM-SWATEMMXEPBPRISO

730.55 CHFstatt 769.00 CHF
